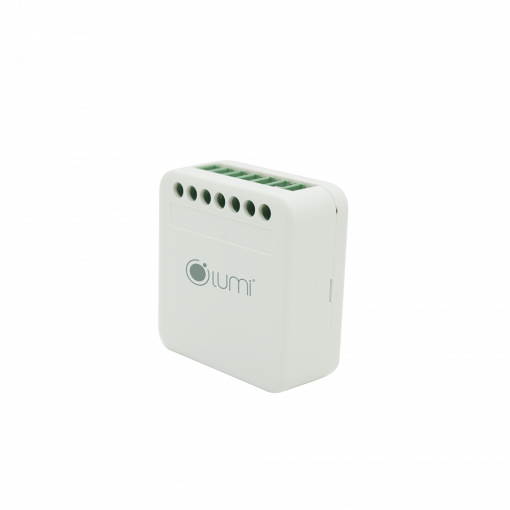

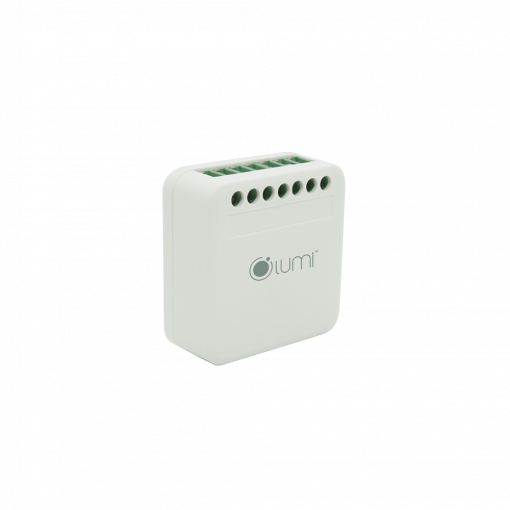

Module 5 In 1

Thương hiệu: Lumi Mã sản phẩm: Đang cập nhật
So sánh
1.485.000₫

Module 5 In 1 KHUYẾN MÃI - ƯU ĐÃI

  • Nhập mã EGANY thêm 5% đơn hàng [coupon="EGANY"]
  • Giảm giá 10% khi mua từ 5 sản phẩm
  • Tặng phiếu mua hàng khi mua từ 500k
  • Thiết bị hỗ trợ 5 tính năng bao gồm: RGBWW, RGB & WW, 5 Dim, 1 Dim 2 WW, 3 Dim 1 WW.
  • Kết nối: Bluetooth Mesh.
  • Điều khiển Led dây 12V -> 24V DC.
  • Thay đổi nhiệt độ màu ánh sáng cho đèn Led dây (Trắng – Ấm): 2700K -> 6500K.
  • Điều khiển theo nhóm Lighting, HCL, cảnh Lighting, Rule, Cảnh, Lịch.

Gọi đặt mua 0907.826.998 (7:30 - 17:30)


Miễn phí vận chuyển

Miễn phí vận chuyển cho toàn bộ sản phẩm
: Lumifreeship

HSD: 12/05/2024


Voucher 500 K

Giảm 500.000₫ cho toàn bộ sản phẩm
: LMT500

HSD: 31/05/2024


Giảm 5%

Giảm 5% cho tất cả sản phẩm Lumi
: Lumi5

Giảm 10%

Cho đơn hàng từ 20.000.000đ
: Lumi 10%
  • Giao hàng miễn phí trong 24h (chỉ áp dụng khu vực nội thành)
    Giao hàng miễn phí trong 24h (chỉ áp dụng khu vực nội thành)
  • Trả góp lãi suất 0% qua thẻ tín dụng Visa, Master, JCB
    Trả góp lãi suất 0% qua thẻ tín dụng Visa, Master, JCB
  • Đổi trả miễn phí trong 30 ngày
    Đổi trả miễn phí trong 30 ngày

ĐẶC ĐIỂM NỔI BẬT



hướng dẫn

Mã sản phẩm: LM-5IN1/Z

  • Thiết bị hỗ trợ 5 tính năng bao gồm: RGBWW, RGB & WW, 5 Dim, 1 Dim 2 WW, 3 Dim 1 WW.

  • Kết nối: Zigbee

  • Điều khiển Led dây RGB 12V -> 24V DC.

  • Thay đổi nhiệt độ màu ánh sáng cho đèn Led dây (Trắng - Ấm): 2700K -> 6500K.

  • Điều khiển theo nhóm Lighting, HCL, cảnh Lighting, Rule, Cảnh, Lịch.

Video chi tiết

Trong video là sản phẩm Module 5 In 1 Bluetooth Mesh. 2 sản phẩm chỉ khác ở phần gia nhập mạng còn những tính năng là tương tự

Thông số kỹ thuật

Điện áp hoạt động

12 -> 24V DC

Công suất tiêu thụ

Max 15A/Tổng - Max 5A/mỗi cổng đầu ra

Số kênh đầu ra

5 kênh

Truyền thông

Zigbee

Công suất phát

10 dbm

Khoảng cách giới hạn giữa các thiết bị Bluetooth

10m/40m (Khi có vật cản/không có vật cản)

Kích thước

47.5mm x 49mm x 20.4mm

Nhiệt độ hoạt động

0 -> 50 độ C

Chuyến đổi chế độ

  • Việc chuyển chế độ cần thực hiện trước khi gia nhập mạng.

  • Nếu thiết bị đã gia nhập mạng, lúc này người dùng cần xóa trên App và thực hiện reset bên dưới thiết bị thì mới có thể chuyển chế độ.

Bước 1: Nhấn giữ nút Config 10 giây đến khi Led nháy hồng 2 lần. Smiley face Giữ nút Config 10 giây



Bước 2: Lựa chọn chế độ bằng cách nhấn nhanh nút Config.

  • RGBWW: Nhấn 1 lần

  • RGB & WW: Nhấn 2 lần.

  • 5 Dim: Nhấn 3 lần.

  • 1 WW & 3 Dim: Nhấn 4 lần.

  • 2 WW & 1 Dim: Nhấn 5 lần.

Bước 3: Sau khi cấu hình xong. Đợi 10 giây không thao tác gì thêm, Module sẽ tự động thoát chế độ cài đặt và khởi động lại.

Sơ đồ đấu nối

Nguồn cấp cho Module và đèn LED dây phải đồng bộ điện áp (VD: Nguồn 12V -> Led 12V, nguồn 24V -> Led 24V).

RGBWW & RGB+WW

Ở chế độ này Module có thể kết nối với 1 dây Led RGB và 1 dây Led WW (Trắng/Ấm).

  • RGBWW: Tại một thời điểm chỉ có thể điều khiển một trong hai kênh tính năng (RGB hoặc WW). Với Module mới, khi cấp nguồn kênh WW sáng trắng 100%, kênh RGB tắt.

  • RGB + WW: Hai kênh tính năng được điều khiển độc lập. Với Module mới, khi cấp nguồn cả hai kênh WW và RGB đều sáng trắng 100%.



5 Dim

Module sẽ kết nối với 5 Led dây đơn sắc.

Module có thể tăng/giảm độ sáng cho Led trên mỗi kênh. Với Module mới, khi cấp nguồn cả 5 kênh đèn sáng 100%.



1 WW + 3 Dim

Module sẽ kết nối với 3 Led dây đơn sắc và 1 Led dây WW (Trắng ấm).

Module có thể tăng/giảm độ sáng cho Led đơn sắc và thay đổi nhiệt độ màu cho Led WW. Với Module mới, khi cấp nguồn tất cả kênh đèn sáng 100%.



2 WW + 1 Dim

Module sẽ kết nối với 1 Led dây đơn sắc và 2 Led dây WW.

Module có thể tăng/giảm độ sáng cho Led đơn sắc và thay đổi nhiệt độ màu cho Led WW. Với Module mới, khi cấp nguồn tất cả kênh đèn sáng 100%.



Cài đặt cho thiết bị

Cho thiết bị gia nhập mạng.

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

(Chi tiết xem cài đặt thiết bị)

Nếu tất cả Led dây nháy 2 lần và sáng như mô tả như dưới đây, nghĩa là thiết bị đã gia nhập mạng thành công.

  • RGBWW: Kênh WW sáng vàng 100% - RGB tắt.

  • RGB & WW: RGB sáng vàng 12% - WW sáng vàng 12%.

  • 5 Dim: 5 kênh sáng 12%.

  • 1 WW & 3 Dim: WW sáng vàng 12% - 3 kênh Dim sáng 12%.

  • 2 WW & 1 Dim: WW sáng vàng 12% - Kênh Dim sáng 12%.

Trường hợp thiết bị không gia nhập mạng được, người dùng thực hiện thao tác Reset thiết bị.

Điều khiển thiết bị trên ứng dụng Lumi Life

Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển thiết bị ở trên App Lumi Life.



Tích hợp vào giải pháp Smart Lighting

  • CÓ THỂ điều khiển module thông qua Nhóm Lighting trên App Lumi Life.

  • KHÔNG THỂ sử dụng toàn bộ chức năng điều khiển trực tiếp không thông qua HC của thiết bị Bluetooth Mesh như Cảnh Lighting, công tắc điều khiển trực tiếp đèn Bluetooth Mesh,....





Reset thiết bị

Để Reset thiết bị người dùng nhấn nhanh nút 5 lần Config ở mặt sau của sản phẩm
