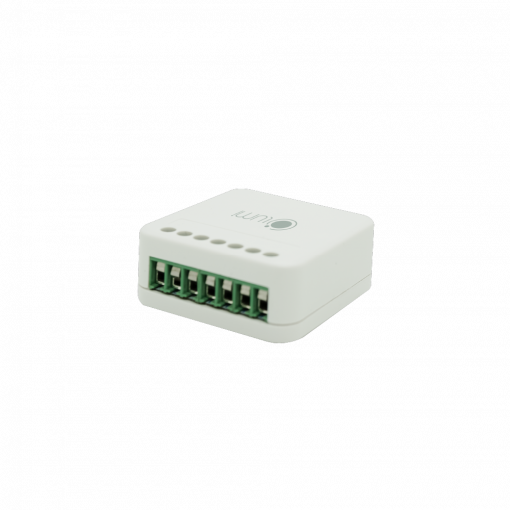

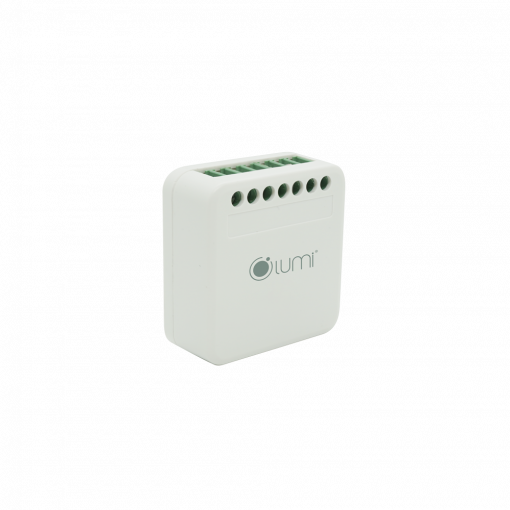

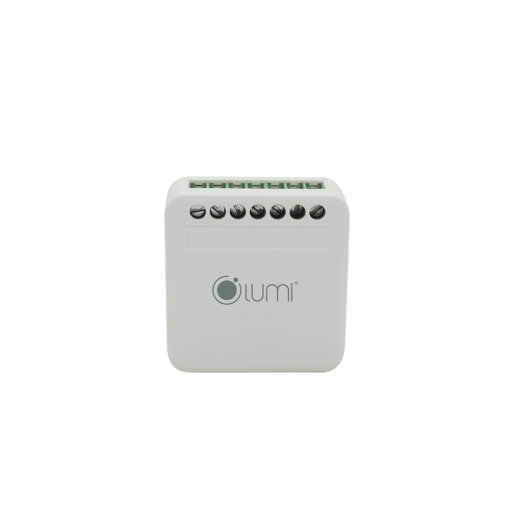

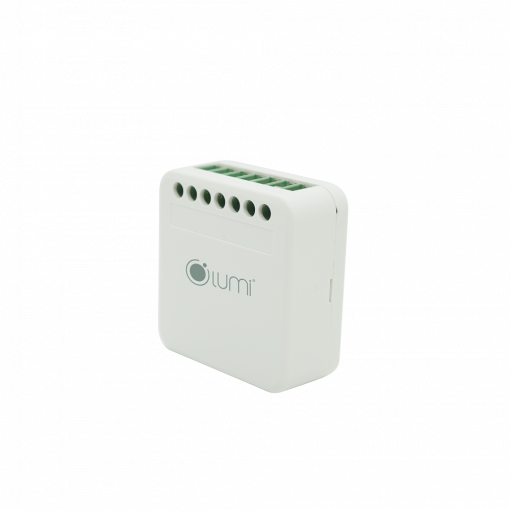

Module 2 in – 2 out

Thương hiệu: Lumi Mã sản phẩm: Đang cập nhật
So sánh
990.000₫

Module 2 in – 2 out KHUYẾN MÃI - ƯU ĐÃI

  • Nhập mã EGANY thêm 5% đơn hàng [coupon="EGANY"]
  • Giảm giá 10% khi mua từ 5 sản phẩm
  • Tặng phiếu mua hàng khi mua từ 500k
  • Điều khiển bật/tắt cho đầu ra là các thiết bị điện (Hỗ trợ 2 đầu vào và 2 đầu ra). Đầu ra kết nối và điều khiển các thiết bị điện còn đầu vào có thể cấu hình làm tín hiệu kích hoạt cho Rule/Cảnh/Lịch.
  • Kết nối không dây: Zigbee
  • Điều khiển từ xa thông qua Internet (Sử dụng App Lumi Life)
  • Điều khiển thông qua mạng LAN trong nhà (Sử dụng App Lumi Life)
  • Cơ chế nhóm trực tiếp với các thiết bị cùng loại ở trong mạng Zigbee
  • Bảo hành 24 tháng

Gọi đặt mua 0907.826.998 (7:30 - 17:30)


Miễn phí vận chuyển

Miễn phí vận chuyển cho toàn bộ sản phẩm
: Lumifreeship

HSD: 12/05/2024


Voucher 500 K

Giảm 500.000₫ cho toàn bộ sản phẩm
: LMT500

HSD: 31/05/2024


Giảm 5%

Giảm 5% cho tất cả sản phẩm Lumi
: Lumi5

Giảm 10%

Cho đơn hàng từ 20.000.000đ
: Lumi 10%
  • Giao hàng miễn phí trong 24h (chỉ áp dụng khu vực nội thành)
    Giao hàng miễn phí trong 24h (chỉ áp dụng khu vực nội thành)
  • Trả góp lãi suất 0% qua thẻ tín dụng Visa, Master, JCB
    Trả góp lãi suất 0% qua thẻ tín dụng Visa, Master, JCB
  • Đổi trả miễn phí trong 30 ngày
    Đổi trả miễn phí trong 30 ngày

ĐẶC ĐIỂM NỔI BẬT

Ngoài thiết bị công tắc điện thông minh, module 2IN – 2OUT cũng là một sự lựa chọn dành cho khách hàng không muốn thay thế công tắc cơ truyền thống, nhưng lại muốn trải nghiệm những tính năng của Nhà thông minh Lumi.

Với thiết kế hình hộp chữ nhật nhỏ gọn, kích thước chỉ khoảng 1 bao diêm, module 2in 2out dễ dàng khiến cho ngôi nhà trở nên thông minh hơn và được lắp đặt kín đáo tại trong phần đế âm của công tắc.

Ứng dụng của Module 2in – 2out trong nhà thông minh

Được mô tả là dành cho những người yêu thích thiết kế và trải nghiệm bật/ tắt truyền thống của công tắc cơ, nhưng vẫn muốn biến các thiết bị điện trong nhà trở thành thiết bị thông minh, module 2in – 2out cho phép người dùng thực hiện những tính năng thông minh như sau

  • Bật/ tắt hệ thống đèn bằng Smartphone và giọng nói
  • Bật/ tắt bình nóng lạnh bằng Smartphone
  • Lên lịch/ hẹn giờ các thiết bị đèn, bình nóng lạnh theo lịch sinh hoạt của gia đình
  • Tạo nhóm các thiết bị cùng loại trong mạng Zigbee, là tín hiệu đầu vào để kích hoạt các Rule, cảnh, lịch

Phương thức hoạt động của module 2in – 2out

Module 2in – 2out có 2 tải đầu vào và 2 tải đầu ra và được lắp đặt trong phần đế âm của công tắc. Hiểu 1 cách đơn giản, khi người dùng ấn nút công tắc, tín hiệu này sẽ truyền tới tải 1 của module. Tín hiệu này được coi là 1 tín hiệu đầu vào. Từ vị trí tải 1 của module, tín hiệu sẽ được truyền tới tải đầu ra 1 của module. Tải đầu ra này được nối trực tiếp tới thiết bị điện.

Khi sử dụng smartphone để điều khiển, tín hiệu sẽ truyền từ Smartphone tới Bộ điều khiển trung tâm. Sau khi được xử lý, tín hiệu sẽ gửi tới module 2in – 2out, rồi truyền tới thiết bị để thực hiện lệnh.

Nhờ module 2in 2out, khách hàng có thêm 1 sự lựa chọn để thiết lập một hệ thống Nhà thông minh Lumi không cần can thiệp hạ tầng, và thậm chí không cần thay công tắc cơ có sẵn.



hướng dẫn

Mã sản phẩm: LM-2IN2OUT/Z

  • Điều khiển bật/tắt cho đầu ra là các thiết bị điện (Hỗ trợ 2 đầu vào và 2 đầu ra). Đầu ra kết nối và điều khiển các thiết bị điện còn đầu vào có thể cấu hình làm tín hiệu kích hoạt cho Rule/Cảnh/Lịch.

  • Kết nối không dây: Zigbee.

  • Điều khiển từ xa thông qua App Lumi Life.

  • Điều khiển theo Rule, Lịch.

Video chi tiết

Thông số kỹ thuật

Điện áp hoạt động

110 - 240V AC ~ 50Hz

Công suất tiêu thụ

1000W tải thuần trở
200W tải Led (Trên một kênh đầu ra)

Truyền thông

Zigbee

Công suất phát

10 dbm

Khoảng cách giới hạn giữa các thiết bị Bluetooth

10m/40m (Khi có vật cản/không có vật cản)

Kích thước

47.5mm x 49mm x 20.4mm

Nhiệt độ hoạt động

0 -> 50 độ C

Sơ đồ đấu nối

Cài đặt điều khiển cho thiết bị

Cho thiết bị gia nhập mạng

Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

(Chi tiết xem cài đặt thiết bị)

Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.

Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

Điều khiển thiết bị trên ứng dụng Lumi Life

Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển bật/tắt thiết bị trên giao diện App Lumi Life.

Cài đặt nhóm Binding (Đảo chiều trực tiếp)

Ngoài tính năng cài đặt nhóm đảo chiều ở trên App Lumi Life,người dùng còn có thể cài đặt tính năng nhóm Binding (Đảo chiều trực tiếp) ở ngay trên module.

Lúc này các module In Out có thể đồng bộ trực tiếp trạng thái với nhau hoặc với công tắc Zigbee khác mà không cần thông qua HC.

Nhóm đảo chiều thường & Nhóm Binding

Nhóm thường

  • Ưu điểm: Thiết bị thuộc HC/LC khác nhau vẫn có thể nhóm được.

  • Nhược điểm: Đảo chiều có độ trễ và không hoạt động được khi không có HC.

Nhóm thường

Nhóm Binding

  • Ưu điểm: Đảo chiều nhanh, hoạt động không cần HC.

  • Nhược điểm: Các thiết bị Binding phải ở trong cùng một mạng Bluetooth do HC/LC tạo ra.

Nhóm binding

Cài đặt nhóm Binding

Ta thực hiện các bước như bên dưới đây

Tạo nhóm

  • Bước 1: Cho module vào chế độ cài đặt

    Nhấn giữ nút Config ở trên vỏ sản phẩm trong 10 giây cho đến khi Led nháy hồng 2 lần (Xác nhận đã vào chế độ cài đặt) thì thả tay.

  • Bước 2: Chọn kênh cần cho vào nhóm

    Tiếp theo người dùng lựa chọn kênh cần cài đặt.

    Để chọn kênh 1 - Nhấn nhanh nút Config 1 lần

    Để chọn kênh 2 - Nhấn nhanh nút Config 2 lần.

  • Bước 3: Thêm các thiết bị khác vào nhóm Binding

    Ta thực hiện lại bước 1&2 ở trên đối với những thiết bị khác (Module In Out, công tắc cảm ứng...)

  • Bước 4: Xác nhận hoàn thành việc cài đặt

    Sau khi hoàn thành việc cài đặt, người dùng nhấn nhanh 2 lần nút Config để thoát ra khỏi chế độ cài đặt.

Xóa nhóm Binding:
Người dùng thực hiện lại bước 1&2 giống như thao tác cài đặt nhóm đã nêu ở trên.

Nếu như kênh được lựa chọn đã từng được cài đặt vào một nhóm binding → Việc thực hiện đến bước 2 này sẽ là xóa thông tin của nhóm cũ và tiếp tục cấu hình cho kênh vào một nhóm mới.

Thiết bị đầu tiên được cho vào chế độ cài đặt Binding thì sẽ tính là thiết bị khởi tạo (Init) nếu như ta thao tác xóa thiết bị Init ra khỏi nhóm thì toàn bộ cấu hình của nhóm đó sẽ bị xóa theo, còn với những thiết bị vào nhóm sau thiết bị khởi tạo (Init) nếu bị xóa thì cũng không làm ảnh hưởng gì đến cấu hình chung.

  • Tại mỗi một thời điểm chỉ nên cài đặt một nhóm Binding.

  • Cấu hình nhóm tối đa là 5 nút trong một nhóm và không thể cấu hình nhóm Binding cho những nút nằm trên cùng một thiết bị.

Cài đặt tính năng nâng cao cho sản phẩm

Giao diện cài chế độ hoạt động cho sản phẩm

Cài đặt tín hiệu đầu vào (Input)

Ta có thể cấu hình nhận dạng tín hiệu đầu vào của module. Module sẽ nhận tín hiệu từ công tắc dạng Nhấn giữ hay Nhấn nhả.

  • Chế độ Toggle Switch:

    Khi tín hiệu đầu vào là ON thì tải đầu ra cũng được ON - bật lên

    Khi tín hiệu đầu vào là OFF thì đầu ra cũng được OFF - tắt đi.

    Tín hiệu giữa đầu vào và đầu ra là đồng bộ.

  • Chế độ Any Change:

    Ở chế độ này cứ khi nào tín hiệu đầu vào thay đổi trạng thái thì đầu ra cũng thay đổi trạng thái theo - không cần quan tâm là có cùng là một trạng thái ON/OFF hay không.

  • Chế độ Momentary Switch:

    Ở chế độ này dành cho loại công tắc nhấn nhả,

    VD như nút nhấn chuông cửa... cứ một lượt nhấn nhả là đầu ra sẽ thay đổi trạng thái một lần.

Cài đặt chế độ đầu vào

Cài đặt tín hiệu đầu ra (Output)

Người dùng có thể cài đặt chế độ cho những thiết bị ở đầu ra với những chế độ như sau:

  • Chế độ bật/tắt thông thường

  • Chế độ Auto On/Off: Khi thiết bị được Bật hoặc Tắt thì sau bao lâu thiết bị sẽ tự động được đảo trạng thái đi

    (Ứng dụng cho hẹn giờ bình nóng lạnh, máy sưởi...)

Chế độ Delay On/Off: VD đèn đang Bật hoặc Tắt thì nhận được tín hiệu đảo trạng thái từ phía công tắc đầu vào, nhưng phải một lúc sau đèn mới đảo trạng thái.

Cài đặt chế độ đầu ra

Cài đặt trạng thái của đầu ra khi được cấp lại nguồn (Power)

Ta có thể cài đặt trạng thái cho tải đầu ra của module mỗi khi được khởi động lại nguồn. Có tất cả 3 chế độ:

  • Chế độ Bật hoặc Tắt (Default On hoặc Off): Khi module được cấp lại nguồn thì đầu ra sẽ luôn mặc định ở trạng thái Bật hoặc Tắt.

  • Chế độ mặc định: Khi module được cấp lại nguồn thì đầu ra của module sẽ lấy lại trạng thái cũ trước khi bị mất điện.

Cài đặt liên kết đầu vào - đầu ra (Link-Unlink)

Nếu như người dùng không muốn sự thay đổi của công tắc đầu vào làm ảnh hưởng tới trạng thái của thiết bị điện ở đầu ra thì có thể cài đặt trên App Lumi Life.

Lúc này trạng thái của thiết bị trên App Lumi Life sẽ lấy theo trạng thái của đầu ra Output.

Còn công tắc ở đầu vào tuy không thể điều khiển thiết bị ở đầu ra, nhưng vẫn có thể gửi các sự kiện lên App Lumi Life (VD: Sự kiện nhấn 1 lần, nhấn 2 lần, nhấn giữ).

Lắp đặt hoàn thiện sản phẩm

Bước 1: Kết nối thiết bị với công tắc cơ và nguồn điện trong nhà

Bước 2: Đặt thiết bị vào bên trong đế âm rồi ốp mặt công tắc ra ngoài

Bước 3: Siết ốc và hoàn thiện lắp đặt

Reset thiết bị

Để Reset thiết bị người dùng nhấn nhanh nút 5 lần Config ở mặt sau của sản phẩm

Reset thành công đèn Led trên vỏ thiết bị sẽ nháy hồng 2 lần để thông báo reset thành công.
