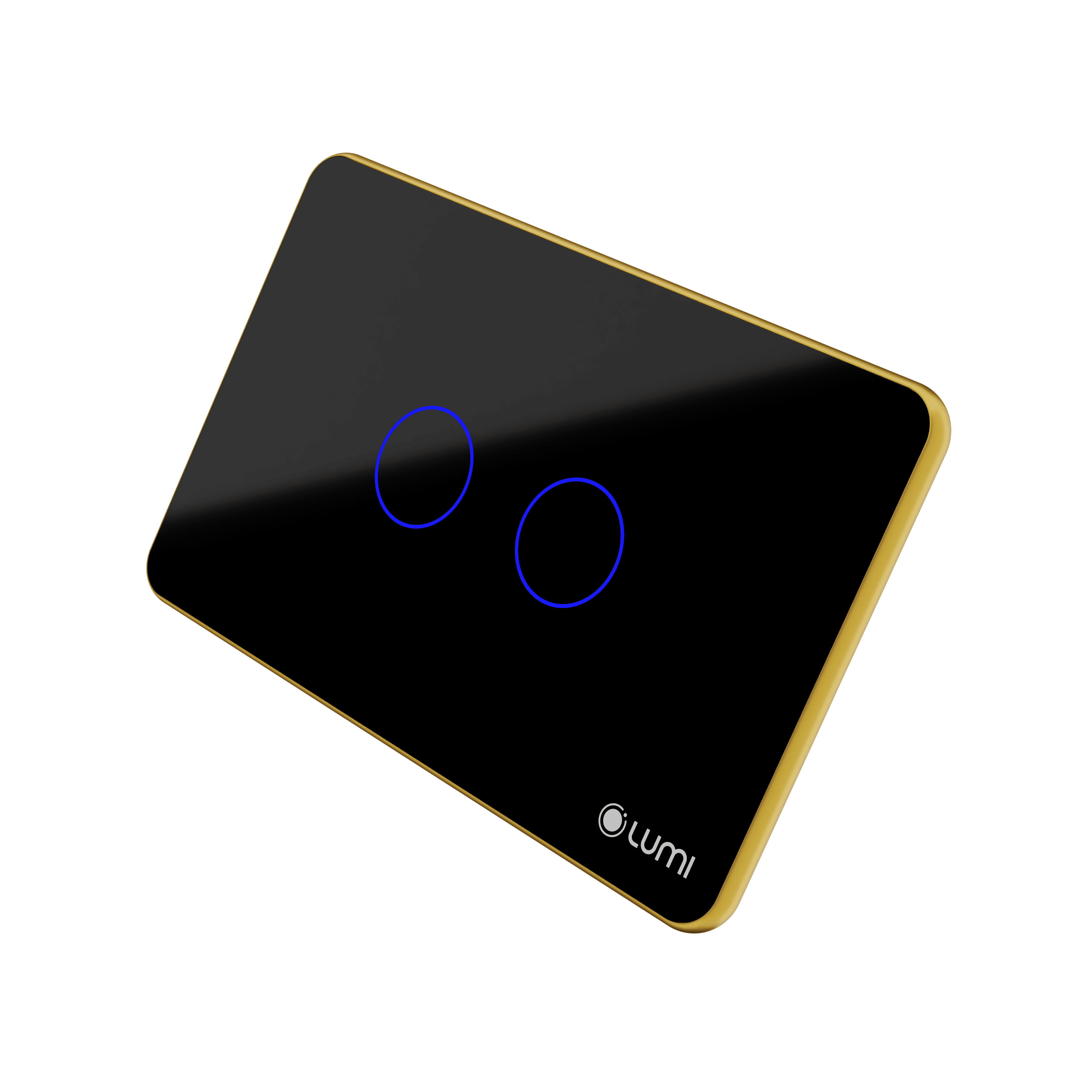

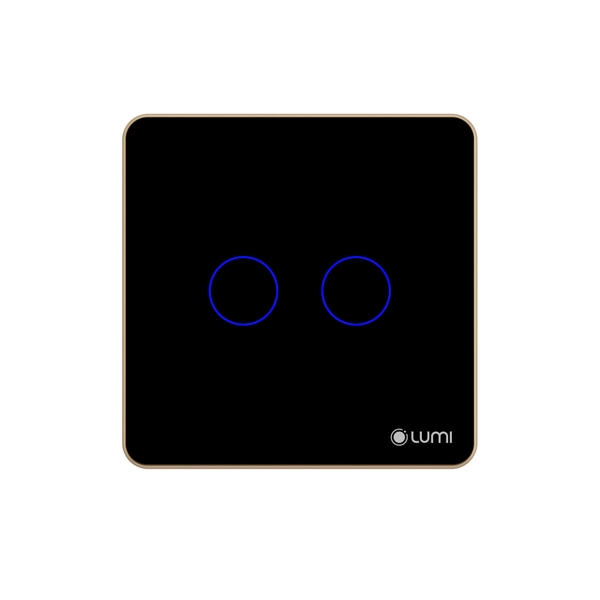

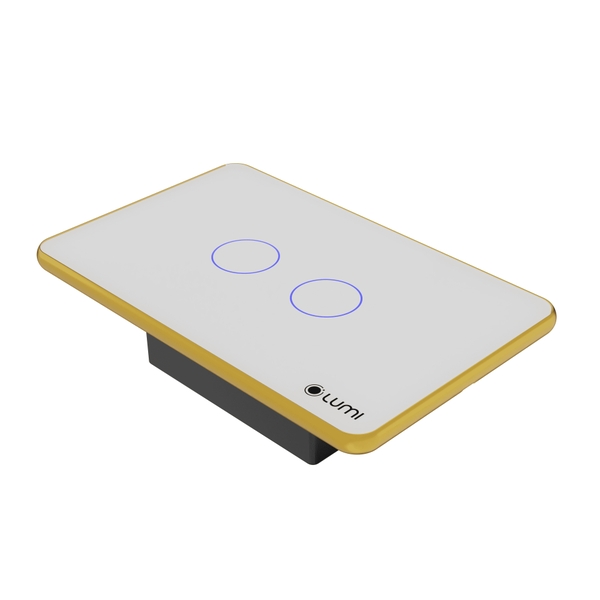

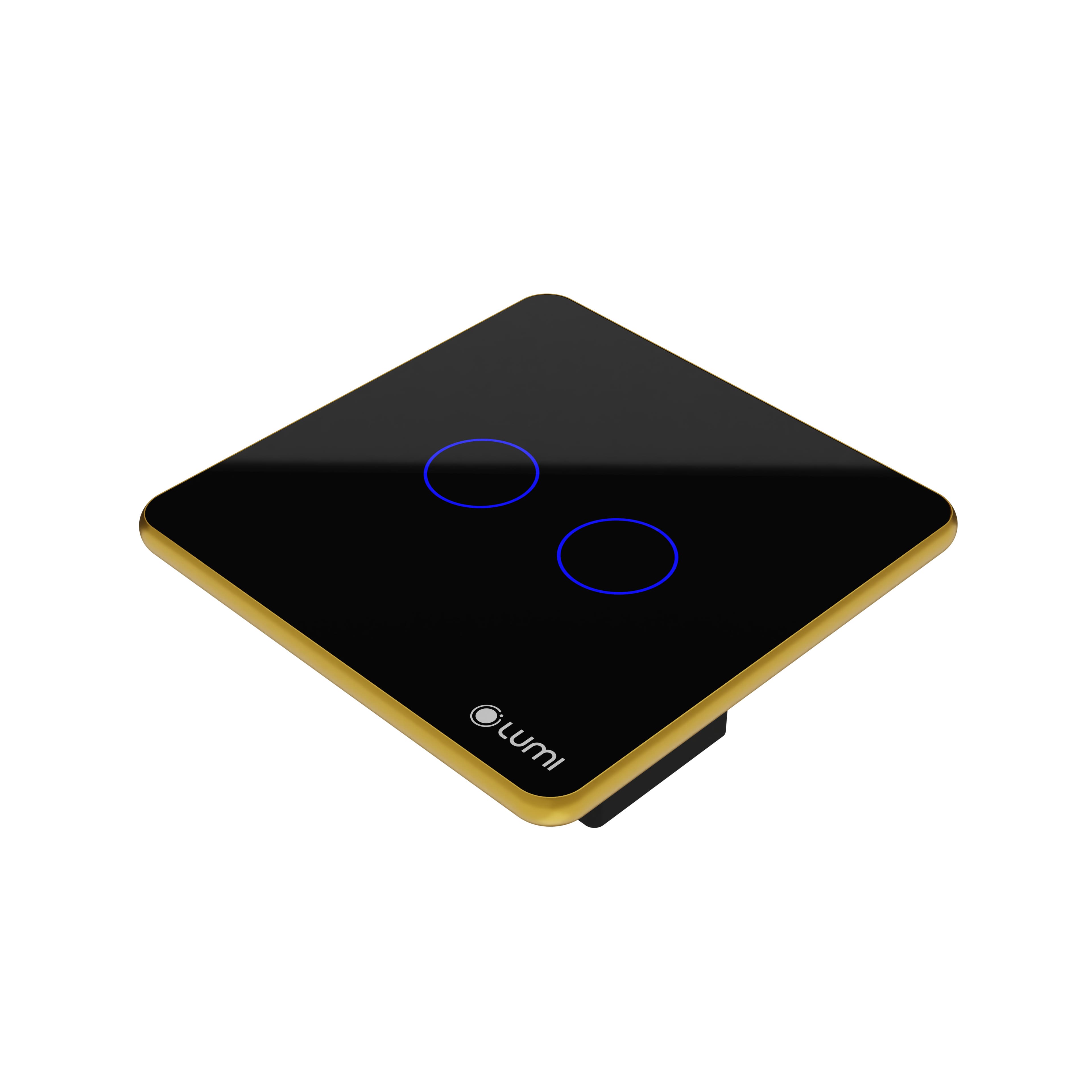

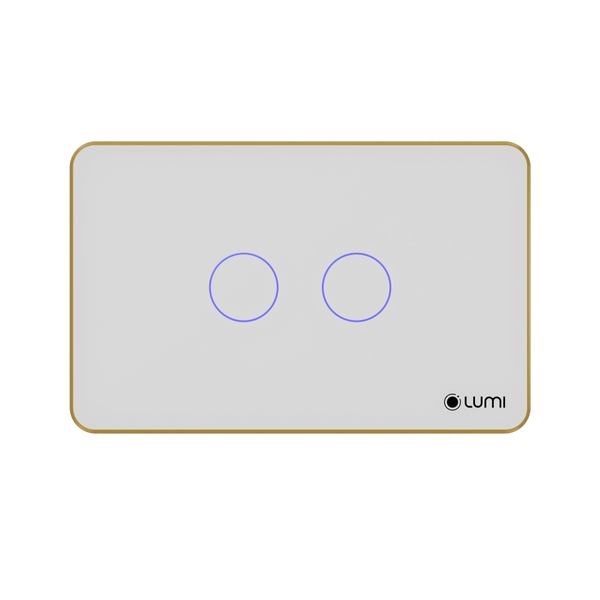

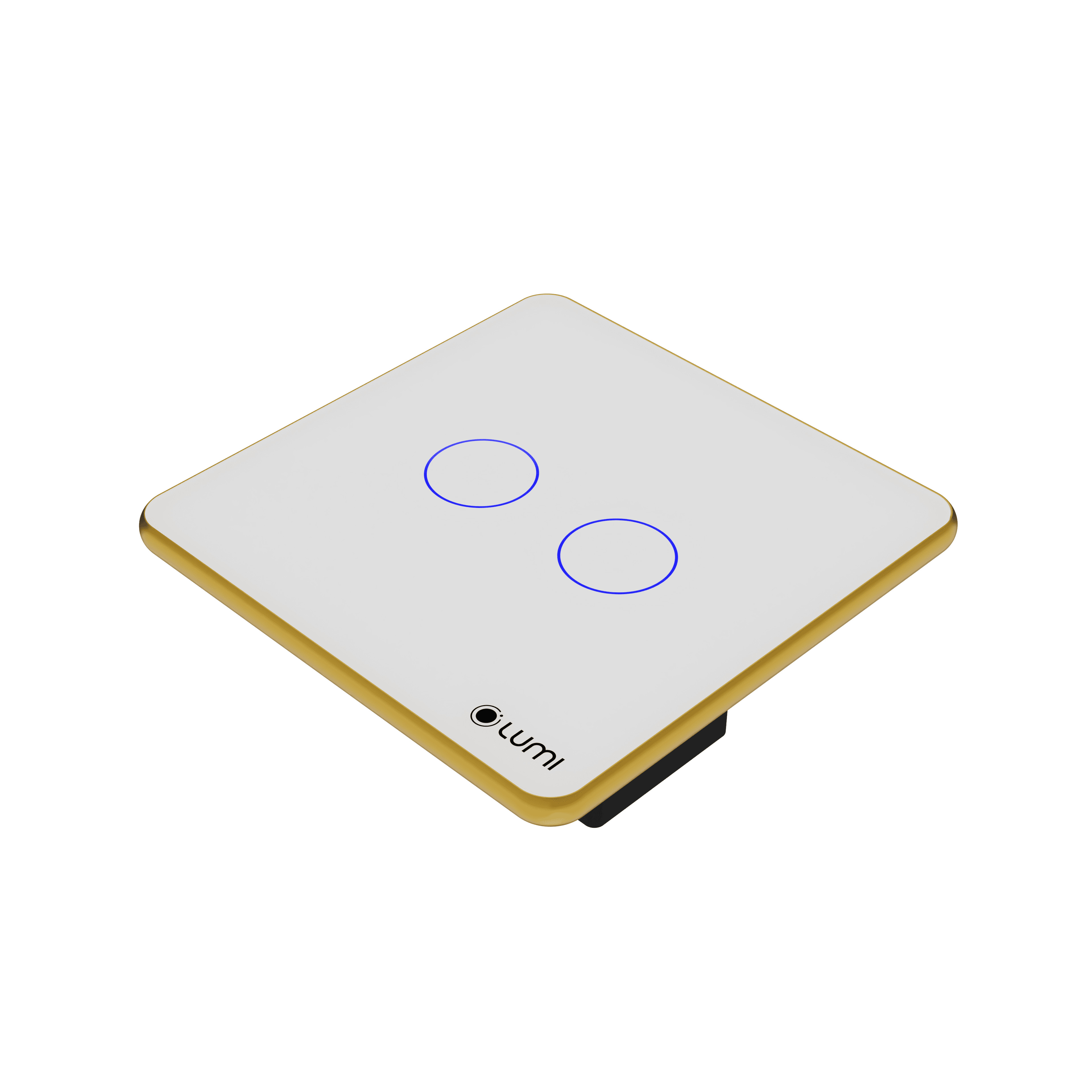

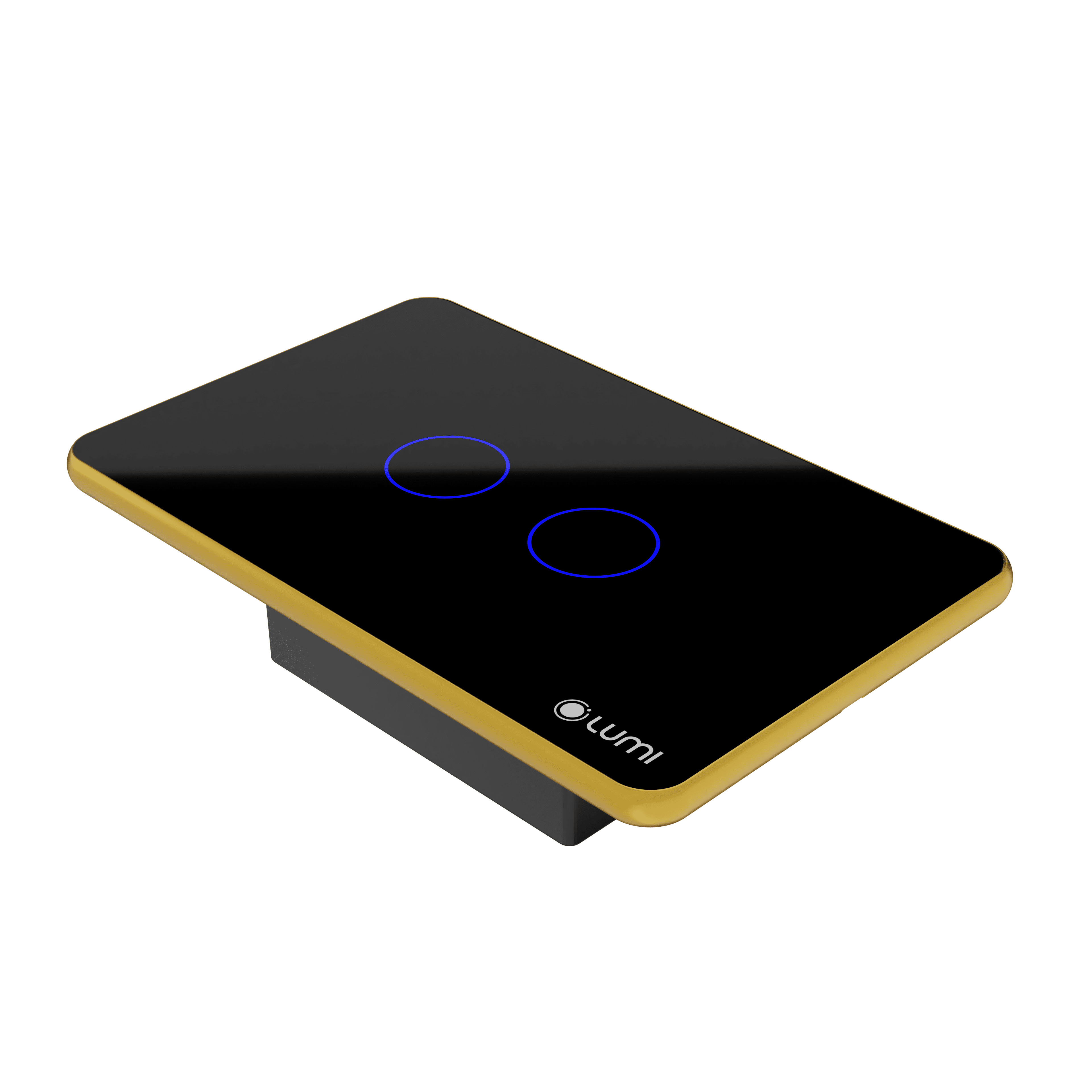

1. Tính năng công tắc cảm ứng thông minh kính phẳng Luto

• Sử dụng công tắc thông minh Luto thay thế cho các công tắc cơ truyền thống, người dùng có thể tận hưởng một cuộc sống thông minh với hầu hết các lệnh điều khiển thiết bị điện trong nhà được thực hiện trên một chiếc Smartphone hoặc giọng nói.
• Sử dụng truyền thông không dây Zigbee/BLE Mesh làm giao thức giao tiếp, xử lý và gửi lệnh; công tắc thông minh kết nối với điện thoại của bạn thông qua bộ điều khiển trung tâm để thực hiện
  • Bật/tắt thiết bị chỉ bằng một cử chỉ chạm nhẹ trên công tắc
  • Điều khiển toàn bộ hệ thống đèn điện trong nhà bằng Smartphone và Giọng nói
  • Lên lịch, hẹn giờ điều khiển các thiết bị như bình nóng lạnh, rèm cửa…
  • Thiết lập Rule, cảnh, lịch cho các thiết bị thông minh trong nhà hoạt động đồng thời, hoặc làm tín hiệu đầu vào, đầu ra thiết lập các kịch bản sống thông minh như ăn tối, về nhà,…

Công tắc thông minh Lumi kính phẳng thay thế cho các công tắc cơ truyền thống

Nói chung, chỉ cần thiết bị được điều khiển bằng công tắc cơ thì hoàn toàn có thể trở thành thiết bị thông minh cho phép điều khiển qua Smartphone và giọng nói nhờ công tắc cảm ứng thông minh.

• Đặc biệt, Lumi đã kết nối thành công với các trợ lý ảo như Google Assistant, Alexa. Nhờ vậy, bạn có thể trải nghiệm sự quyền năng của giọng nói. Ví dụ: khi bạn nói câu lệnh“OK GOOGLE, I’M HOME; Hey SIRI, I’M HOME” tất cả các thiết bị trong ngôi nhà sẽ hoàn toàn bật/tắt, tùy theo câu lệnh.

>>Tham khảo thêm: Công tắc cảm ứng thông minh Luto kính lõm sang trọng và hiện đại của Lumi.

2. Ưu điểm của công tắc điện thông minh cảm ứng kính phẳng

2.1. Thiết kế hiện đại, tinh tế, sang trọng

• Công tắc điện Luto là công tắc cảm ứng thông minh, sử dụng mặt mặt kính cường lực, chống xước, chống va đập tốt, kết hợp với vòng tròn tỏa sáng LED bao quanh, kèm theo logo Lumi ở góc phải tạo nên điểm nhấn cho thương hiệu và sự lôi cuốn cho sản phẩm.
• Đèn LED luôn được tỏa sáng đồng đều dù bật hay tắt, nên bạn sẽ thấy ngay chiếc công tắc thông minh cảm ứng dù là trong đêm tối.

Công tắc thông minh Lumi kính phẳng thay thế cho các công tắc cơ truyền thống

2.2. Độ bền cao

• Công tắc Luto có thiết kế liền khối với nhựa dày 1,2-2mm giúp tăng độ cứng và độ bền.
• Viền nhôm nguyên khối sử dụng công nghệ Anode chống oxy hóa, giảm tác động cong trong quá trình lắp đặt.
• Viền nhôm nguyên khối đã trải qua xử lý phức tạp để đạt độ sáng bóng và sang trọng.
• PET bảo vệ công tắc ngăn chặn sơn và bụi trước khi hoàn thiện cho công trình.

2.3. Chống ẩm tốt

Công tắc thông minh kính phẳng Lumi dễ dàng lắp đặt và bảo hành linh hoạt

Công tắc Luto được tăng cường khả năng chống ẩm quá trình hoạt động nhờ thêm 4 vị trí gioăng cao su:

• Gioăng cao su phần connector
• Gioăng cao su nút config
• Gioăng vỏ nguồn
• Nắp che cao su cho lỗ bắt ốc

3.4 An toàn và độ nhạy cao

• Công tắc sử dụng công nghệ cảm ứng điện dung và nguồn cách ly, đảm bảo an toàn khi sử dụng.
• Thiết kế đèn LED xanh dương (khi tắt) và đỏ (khi bật) quanh nút giúp dễ dàng tìm kiếm trong bóng tối và bảo vệ thị lực.
• Người dùng có thể điều khiển bằng Smartphone/Tablet qua Internet hoặc bằng giọng nói.

3.5. Khả năng tương thích và tùy biến cao

• Công tắc thông minh Luto có khả năng tương thích cao với các loại đế âm trên thị trường.
• Tất cả các công tắc Luto đều là công tắc công suất cao và dễ dàng tương thích giữa Smart Lighting và Smart Home.
• Luto cũng dễ dàng tùy biến cho phù hợp với từng gia đình nhờ việc cài đặt lịch LED công tắc trên smartphone, thay đổi độ sáng của LED theo khoảng thời gian.

>> Tham khảo thêm: Công tắc chiết áp Lumi cho chiết áp hoặc quạt trong hệ sinh thái nhà thông minh.

3. Cách thức hoạt động của công tắc thông minh Luto cảm ứng kính phẳng viền nhôm

• Công tắc điện cảm ứng thông minh kính phẳng sẽ hoạt động theo sự điều khiển của bộ điều khiển trung tâm (Home Controller).
• Cách thức hoạt động của thiết bị sẽ được thể hiện qua ví dụ sau:
  • Khi người dùng phát lệnh “tắt đèn” bằng cách chạm vào nút đèn trên app điện thoại, lệnh này sẽ được gửi tới bộ điều khiển trung tâm thông qua sóng Zigbee/BLE Mesh.
  • Từ đó, bộ điều khiển trung tâm điều khiển công tắc cảm ứng bật/ tắt thiết bị đèn đúng như yêu cầu của chủ nhà.

Thông số kỹ thuật

1. Tổng quát

• Mã sản phẩm: LM-SxN/S

• Thiết bị phù hợp với công trình có giải pháp Smart Lighting (2023).
• Thiết bị hỗ trợ cả 2 chuẩn – Bluetooth Mesh & Zigbee, để có thể điều khiển trực tiếp những lộ đèn Smart Lighting (Bluetooth) và công trình sử dụng sóng Zigbee.
• Thiết bị hỗ trợ bật/tắt từ 1 đến 4 kênh đầu tải ra.
• Giao thức truyền thông không dây: Bluetooth Mesh & Zigbee.
• Phương thức điều khiển: Chạm cảm ứng, điều khiển từ xa trên App Lumi Life, cài đặt lịch tự động, cài đặt với cảm biến.

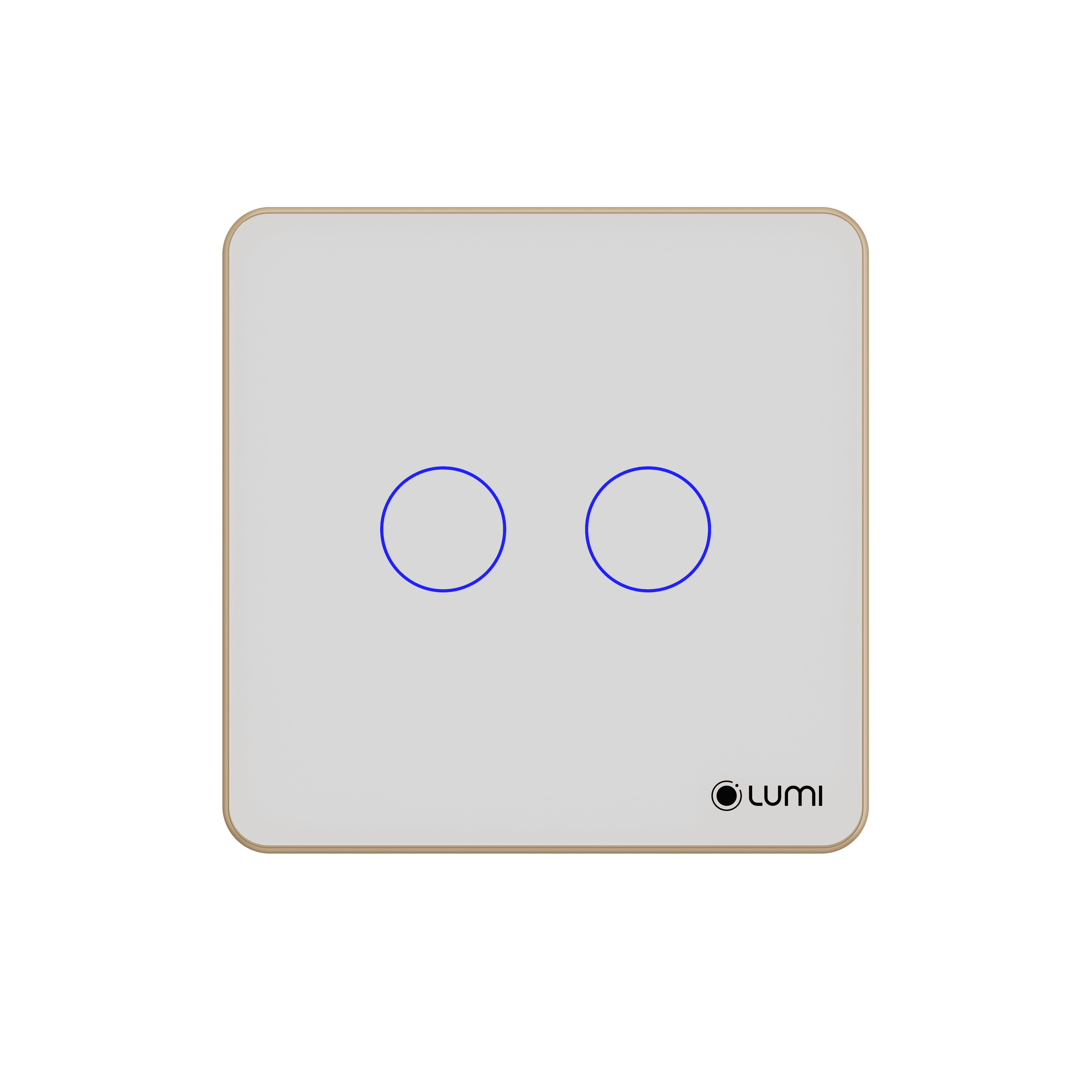

Kích thước công tắc vuông

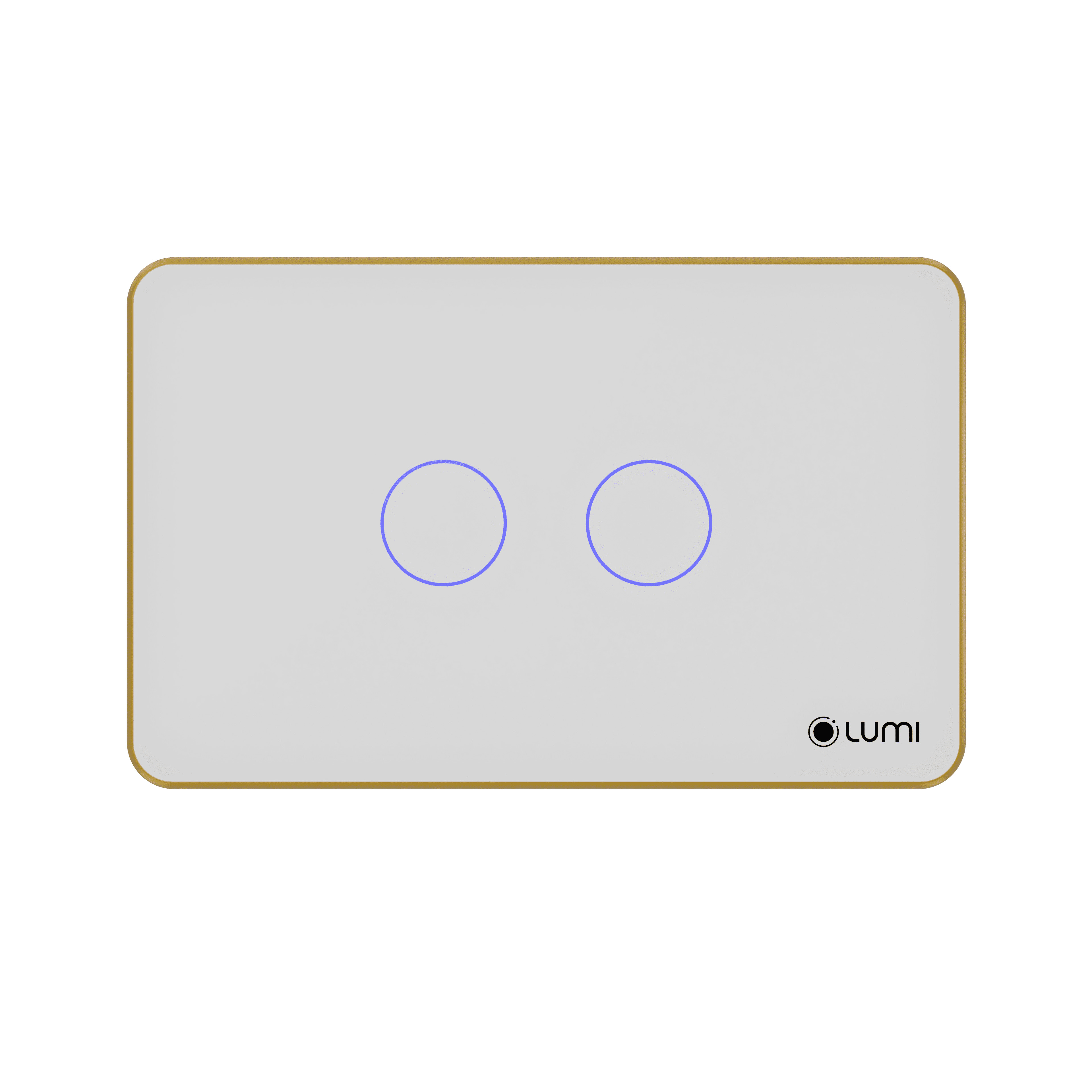

Kích thước công tắc chữ nhật

2. Lắp đặt thiết bị

Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.

• Chân L: Đấu dây lửa của nguồn điện
• 2 Chân N/N: Đấu dây trung tính của nguồn điện và dây trung tính thiết bị.
• Chân 1,2,3,4: Đấu với dây lửa của tải.
• Công tắc có tối đa 4 nút, tương ứng có 4 chân tải đầu ra lần lượt 1,2,3,4.

Sơ đồ đấu nối công tắc on/off

3. Sử dụng thiết bị

3.1. Bật/tắt công tắc

Người dùng chạm tay vào vòng tròn cảm ứng trên công tắc để bật/tắt. Trong đó:

• Vòng tròn màu đỏ: trạng thái bật.
• Vòng tròn màu xanh: trạng thái tắt.

Trạng thái của công tắc

4. Cài đặt điều khiển trên ứng dụng Lumi Life+

4.1. Cho thiết bị gia nhập mạng

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Bluetooth (hoặc Zigbee) đều được => Chọn “Gia nhập mạng”.

Khi thao tác gia nhập mạng trên App ta có thể lựa chọn Bluetooth hay Zigbee đều được

Khi gia mạng thành công → LED trạng thái công tắc sẽ nháy hồng 3 lần.

Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

Ấn gia nhập mạng Zigbee/Bluetooth trên app

Sau khi gia nhập mạng, ta sẽ thấy có thêm một biểu tượng Repeater hiển thị cùng, biểu tượng này sẽ thể hiện tình trạng kết nối của sóng Zigbee trên công tắc.

Cấu hình và tìm kiếm nhanh thiết bị trên App

Với công tắc Luto sẽ không còn MAC ghi trên mặt công tắc, ta sẽ dùng tính năng ‘‘Tìm thiết bị vừa điều khiển’’ để cấu hình, cũng như tìm kiếm thiết bị trong mạng.

• Với tính năng này khi ta điều khiển một thiết bị đã có trong mạng, thiết bị đó sẽ hiện lên trên đầu danh sách.
• Tương tự khi ta điều khiển thiết bị mà không thấy thiết bị hiện lên, có nghĩa thiết bị đó chưa vào mạng cần thực hiện cho gia nhập mạng.

Ngoài chức năng hiển thị thiết bị vừa điều khiển , app Lumi Life+ hỗ trợ thêm tính năng tìm kiếm nhanh thiết bị trong mạng bằng cách quét mã QR trên thiết bị ( Áp dụng cho thiết bị đã vào mạng HC)

Quét QR tìm thiết bị

4.2. Điều khiển thiết bị trên App Lumi Life+

Icon sáng: công tắc đang bật.

Icon tối: công tắc đang tắt.

Giao diện điều khiển công tắc on off

4.3. Cài đặt nâng cao

Sau khi công tắc gia nhập mạng thành công ta có thể tiến hành cài đặt các tính năng nâng cao cho công tắc ở ngay trên App Lumi Life+.

Truy cập giao diện cài đặt nâng cao công tắc on/off

Cài đặt độ sáng Led

Người dùng có thể cài đặt sáng cho LED trạng thái công tắc trên bề mặt cảm ứng (Sáng mạnh – sáng yếu).

Cài đặt độ sáng LED

Cài đặt lịch cho Led hiển thị

Công tắc LUTO hỗ trợ tự động thay đổi độ sáng led theo khoảng thời gian cài đặt trong ngày.

Led hiển thị:

• Sáng yếu trong khoảng time (bắt đầu ⟶ kết thúc).
• Sáng mạnh trong khoảng time (kết thúc ⟶ bắt đầu).

Cài đặt lịch cho LED hiển thị

Cho phép nhóm mặc định

Khi bật tính năng này thì thiết bị sẽ được thêm vào nhóm BLE chung, các thiết bị BLE Mesh trong nhà sẽ được đồng bộ bật/tắt theo.

Nhóm BLE mặc định

Khóa cảm ứng

Người dùng có thể khóa cảm ứng cho riêng từng nút bằng lựa chọn “Khóa cảm ứng” trên App.

Ngoài ra người dùng có thể khóa tất cả các nút cảm ứng bằng cách nhấn nhanh nút Config 10 lần.

Lúc này mặt cảm ứng sẽ không thể thao tác trực tiếp mà chỉ có thể điều khiển trên APP.

• Khóa cảm ứng – Led nháy đỏ 5 lần.
• Mở khóa cảm ứng – Led nháy xanh 5 lần.

Khoá cảm ứng

4.4. Cài đặt sự kiện & chế độ cảm ứng

• Các nút cảm ứng trên công tắc có thể hoạt động được ở 3 chế độ: Nhấn giữ – Nhấn nhả – Lighting mỗi mode sẽ có hoạt động và ứng dụng khác nhau.
• Ta có thể liên kết sự kiện của nút cảm ứng với các Nhóm Lighting & Cảnh Lighting (Tối đa 5 nhóm Lighting hoặc 1 cảnh Lighting).
• Các trạng thái của nút cảm ứng có thể làm đầu vào cho Rule.

Chế độ nhấn giữ

Công tắc cảm ứng sẽ thay đổi và giữ nguyên trạng thái (Bật/Tắt) sau mỗi lần người dùng tác động (Dùng cho tải thông thường).

Trong chế độ Nhấn giữ ta cũng có thể cài đặt thêm Chế độ đầu ra kèm thời gian Tự động bật/tắt
(VD: Ứng dụng cho bình nóng lạnh, điều hòa…).

Chế độ nhấn giữ công tắc on/off

Cài đặt sự kiện Bật/Tắt: Sử dụng trạng thái của công tắc để điều khiển trực tiếp hệ thống Smart Lighting.

Công tắc ở chế độ nhấn giữ

Điều khiển tối đa 5 Nhóm Lighting hoặc kích hoạt 1 Cảnh Lighting.

Chế độ nhấn nhả

Công tắc sẽ luôn quay về trạng thái mặc định là Tắt sau mỗi lần người dùng ấn rồi nhả tay.

(Ứng dụng cho những vị trí có tải đặc biệt như nút chuông, công tắc cổng…).

Người dùng cũng có thể cài đặt sự kiện Bật/Tắt để điều khiển trực tiếp các Nhóm Lighting hoặc Cảnh Lighting.

Công tắc ở chế độ nhấn nhã

Chế độ Lighting

• Chế độ Lighting thường dùng để liên kết giữa công tắc Bluetooth với các lộ đèn Smart Lighting, lúc này công tắc sẽ có vai trò như một nút kích hoạt cảnh.
• Ở chế độ này, công tắc sẽ vẫn có 2 trạng thái On/Off tuy nhiên Rơle sẽ không đóng ngắt

Đồng bộ nút Lighting & Nhóm Lighting

• Ta còn có thể liên kết nút Lighting với nhóm đèn Smart Lighting thông qua tính năng Nhóm Lighting.
• Sau khi cấu hình như hình bên dưới, thì Nút Lighting có thể tự động đồng bộ với đèn Smart Lighting thông qua 3 sự kiện mặc định: ON/OFF/DIM*.*

Công tắc ở chế độ lighting

Người dùng có thể nhấn giữ Nút Lighting để tăng/giảm cường độ sáng của đèn.

• Nếu Led nháy xanh 2 lần -> Tăng độ sáng.
• Nếu Led nháy đỏ 2 lần -> Giảm độ sáng.

Nhấn giữ Nút Lighting để tăng/giảm cường độ sáng của đèn

Chuyển đổi chế độ bằng nút Config

Để chuyển đổi chế độ cảm ứng người dùng có thể nhấn giữ nút config 3s tới khi Led của nút số 1 nháy hồng 2 lần thì thả tay.

• Quan sát màu Led của các nút:
  Nhấn nhả – Led tắt
  Nhấn giữ – Led sáng hồng
  Lighting – Led nháy hồng liên tiếp.
• Chạm 1 lần vào nút muốn đổi chế độ để cài đặt, sau đó ấn nút config 1 lần hoặc đợi 10s để thoát cài đặt và lưu chế độ.

Chuyển đổi chế độ bằng nút Config

4.5. Nhóm Binding (Đảo chiều)

Ngoài việc sử dụng tính năng Nhóm đảo chiều để đồng bộ trạng thái giữa các nút cảm ứng thì công tắc Bluetooth cũng có hỗ trợ tính năng Nhóm Binding (Thiết bị đảo chiều không cần qua HC).

Nhóm thường

• Ưu điểm: Thiết bị thuộc HC/LC khác nhau vẫn có thể nhóm được.
• Nhược điểm: Đảo chiều có độ trễ và không hoạt động được khi không có HC.

Nhóm thường

Nhóm binding

• Ưu điểm: Đảo chiều nhanh, hoạt động không cần HC.
• Nhược điểm: Các thiết bị Binding phải ở trong cùng một mạng Bluetooth do HC/LC tạo ra.

Nhóm Binding

Cấu hình Nhóm Binding (BLE Mesh)

• Để có thể Binding, các công tắc phải được gia nhập vào cùng 1 mạng Bluetooth (Của HC hoặc LC).
• Tối đa là 5 nút cảm ứng trong một Nhóm Binding.

Tạo nhóm binding trên App

Tạo nhóm binding trên APP

Cấu hình nhóm Binding (Zigbee)

Ta có thể đồng bộ trạng thái của những nút cảm ứng thuộc công tắc đã được cho vào cùng chung một mạng Zigbee của HC/LC. (Tính năng nhóm Binding có thể hoạt động ngay cả khi không có HC).

Cài đặt binding cho công tắc

• Tạo nhóm:

Chọn 1 nút làm nút chính trong nhóm (Nút khởi tạo). Nhấn giữ nút khởi tạo trong 10s đến khi led nháy hồng 2 lần thì nhả tay.

Sau đó nhấn tiếp 1 lần vào nút khởi tạo để xác nhận → Lúc này led sáng hồng.
Làm tương tự với những nút còn lại mà ta muốn đưa vào nhóm.

Sau khi cấu hình xong → Nhấn 2 lần nút Config để thoát chế độ cài đặt.

• Xóa nhóm:

Giữ nút cần xóa trong 10s đến khi Led nháy hồng 2 lần. Sau đó ấn vào nút cần xóa 1 lần nữa để xác nhận xóa nút đó.

Sau khi xóa nút cảm ứng thành công, ta nhấn nhanh nút Config 2 lần để thoát cài đặt.
Nếu như ta xóa nút khởi tạo thì toàn bộ thông tin của nhóm Binding đó sẽ bị xóa theo.

• Để sử dụng được chức năng này các công tắc phải được gia nhập vào trong cùng mạng của HC hoặc LC.
• Tối đa 5 nút cảm ứng trong một nhóm Binding.
• Không được nhóm 2 nút cảm ứng thuộc cùng 1 công tắc vào trong cùng một nhóm Binding.

4.6. Các thao tác với nút config

Reset mạng BLE và Zigbee cho công tắc

Để reset mạng thiết bị người dùng ấn nhanh nút Config 5 lần. Sau khi hoàn tất quá trình Reset LED trạng thái trên công tắc sẽ nháy hồng 3 lần.

Reset mạng BLE và Zigbee cho công tắc

Khôi phục cài đặt mặc định

• Thao tác trên chỉ để reset mạng, trong trường hợp cần reset toàn bộ cài đặt nâng cao trên công tắc (Độ sáng Led, chế độ cảm ứng,…) ta cần thực hiện như sau.
• Thao tác: Ta nhấn giữ nút config 15s đến khi led số 1 nháy xanh đỏ, xen kẽ 2 lần thì nhả tay.
• Thiết bị sẽ khôi phục tất cả cài đặt về giá trị mặc định.

Lựa chọn Master (Lựa chọn loại sóng kết nối chính)

Công tắc LUTO hỗ trợ 2 chuẩn sóng Zigbee và Bluetooth. Khi hoạt động công tắc sẽ chọn một sóng làm kết nối chính, sóng còn lại sẽ ở chế độ Repeater.

Thao tác: Ta nhấn 7 lần nút config để chuyển đổi chế độ, sau đó quan sát led hiển thị:

• Led nháy hồng 3 lần: Zigbee là Master
• Led nháy xanh 3 lần: Bluetooth là Master

Lựa chọn Master

Kiểm tra Master (Loại sóng kết nối chính)

Thao tác: Ta nhấn nút config 3 lần, sau đó quan sát led hiển thị:

• Led nháy hồng 3 lần: Zigbee là Master
• Led nháy xanh 3 lần: Bluetooth là Master

Kiểm tra trên APP

Cài đặt độ sáng LED hiển thị

Thao tác :Ta nhấn giữ nút config khoảng 5s đến khi thay led thay đổi độ sáng nhả ra.

Thay đổi độ sáng LED công tắc

Khóa cảm ứng công tắc

Lock/Unlock tất cả các nút cảm ứng

Thao tác: Ta nhấn 10 lần nút config, sau đó quan sát led hiển thị

➔ Led nháy xanh 5 lần: Unlock (Mở khóa)

➔ Led nháy đỏ 5 lần: Lock (Khóa)

Khóa cảm ứng tất cả các nút công tắc

Lock/unlock từng nút cảm ứng

➔ Nhấn giữ nút config trong khoảng 5s đến khi led nháy đỏ 2 lần thì nhả ra.

➔ Nhấn chạm nút cảm ứng muốn thay đổi config Lock/Unlock, quan sát trạng thái LED hiển thị của nút cảm ứng tương ứng:

• Led sáng hồng: unlock
• Led tắt: Lock

➔ Đợi khoảng 10s, hoặc nhấn nút config 1 lần để lưu thay đổi.

Khoá từng nút cảm ứng
