Bộ điều khiển trung tâm

Tổng quan

Bộ điều khiển trung tâm (HC) là bộ não ghi nhận và điều khiển nhà thông minh của Lumi Smart Home. Được ứng dụng công nghệ truyền thông Zigbee, giúp điều khiển toàn bộ ngôi nhà bằng smarthome và giọng nói. Đây là một thiết bị quan trong khi cài đặt nhà thông minh, bởi sản phẩm có khả năng kết nối các thiết bị và xử lý thông tin nhanh chóng.

1. Cơ chế hoạt động bộ điều khiển trung tâm

• Bộ điều khiển trung tâm là đầu mối tiếp nhận, truyền thông tin “công việc” đến công tắc để yêu cầu thiết bị thực hiện nhiệm vụ.
• Mọi thiết bị trong mạng đều có thể đóng vai trò làm Gateway. Có thể kết nối trực tiếp tới smartphone. Thông qua HC, các trạng thái của thiết bị sẽ được đồng bộ lên máy chủ.
• Người dùng có thể điều khiển từ xa qua điện thoại thông minh. Là nơi lưu trữ các thông tin cấu hình, cài đặt của người dùng. Cập nhật trạng thái thiết bị, tự động ra lệnh hoạt động theo cấu hình mà người dùng cài đặt.
• Thiết bị điều khiển nhà thông minh Lumi có 2 màu cơ bản: đèn – bạc. Thiết kế nhỏ gọn với vỏ nhựa và mặt kính cường lực chống xước. Có thể cắm trực tiếp vào ổ điện 220V.

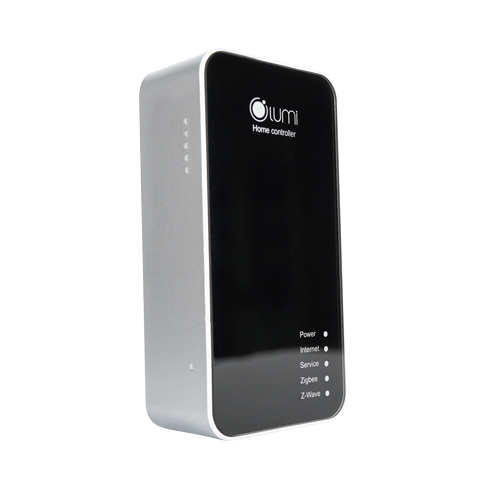

Bộ điều khiển trung tâm Lumi

2. Ứng dụng của bộ điều khiển nhà thông minh Lumi

• Đóng vai trò là thiết bị đầu não để điều khiển nhà thông minh. Mang đến nhiều tiện ích, có thể biến mọi ngôi nhà bình thường trở thành nhà thông minh. Với tính năng kết nối công tắc điều khiển các thiết bị điện trong gia đình và điều khiển nhà thông minh, HC có thể lắp đặt cho bất cứ ngôi nhà nào.
• Nếu không sử dụng bộ điều khiển trung tâm thì các thiết bị công tắc thông minh sẽ chỉ có chức năng như công tắc thường. Bạn không thể điều điều khiển từ xa, hẹn giờ, cũng như cài đặt chế độ tự hoạt động cho hệ thống thiết bị điện trong ngôi nhà của mình trên điện thoại, máy tính bảng …

3. Phương thức hoạt động của thiết bị điều khiển nhà thông minh

• Bộ điều khiển trung tâm nhà thông minh tiếp nhận tín hiệu từ cảm biến, người dùng gửi đến server. Sau khi tiếp nhận thông tin, thiết bị điều khiển nhà thông minh sẽ truyền tín hiệu đến công tắc được gắn với thiết bị, để thực hiện yêu cầu của người dùng.
  • Ví dụ: Khi cảm biến phát hiện chuyển động gửi tín hiệu “có người di chuyển vào vùng cảm biến” đến HC nhà thông minh. Tại đây, HC truyền tín hiệu nhận được đến công tắc kết nối với thiết bị như bóng đèn hành lang, đèn tuýp … sẽ tự động bật/tắt.
• Ngoài ra, HC còn cho phép người dùng tạo hoạt cảnh.
  • Ví dụ: Bạn có thể tạo cảnh bằng cách sử dụng 1 nút công tắc cảm ứng bật hoặc tắt toàn bộ thiết bị trong nhà, chỉ cần 1 chạm trực tiếp như công tắc cơ hoặc trên điện thoại, bạn đã hoàn toàn điều khiển tất cả các thiết bị điện trong ngôi nhà. Tương tự với những hoạt cảnh: tiếp khách, ăn tối, đi làm về … cho các thiết bị trong gia đình.

4. Ưu điểm của bộ điều khiển trung tâm

• Là công nghệ nổi bật trên thế giới hiện nay ứng dụng trong nhiều công nghệ. Liên kết số lượng lớn các thiết bị, lên tới 90 thiết bị trong cùng một hệ thống.
• Bộ điều khiển trung tâm bảo mật tốt. Có thể hỗ trợ, kết nối các thiết bị trong nhà thành một mạng lưới thông minh. Tiêu hao rất ít năng lượng, tiết kiệm tối đa chi phí so với các công nghệ khác.
• Đặc biệt, sever Lumi đã tích hợp thành công với Sever của Amazon – Mỹ và Google để tạo ra giải pháp nhà thông minh điều khiển bằng giọng nói.
• Cho phép người dùng hoàn toàn kiểm soát, điều khiển các thiết bị trong ngôi nhà bằng chính “giọng nói quyền năng” của mình. Khi bạn nói câu lệnh “Turn on go home”  hoặc “Turn off go out” tất cả các thiết bị trong ngôi nhà sẽ hoàn toàn bật/tắt, tùy theo câu lệnh.

5. Lời kết

• Thị trường thiết bị nhà thông minh sẽ tăng trưởng 14,4% mỗi năm vào năm 2023, theo dự báo của hãng nghiên cứu thị trường IDC. Điều đó cho thấy, nhà thông minh đã và đang trở thành tiêu chuẩn, xu hướng nhà ở hiện đại trong tương lai.
• Tại Việt Nam số lượng ngôi nhà có cài đặt nhà thông minh cũng sẽ dần tăng lên và trở thành ngành công nghiệp chủ lực.
• Tìm hiểu thêm các thiết bị khác trong giải pháp nhà thông minh Lumi tại đây.

Mã sản phẩm: LM-HC/3.1

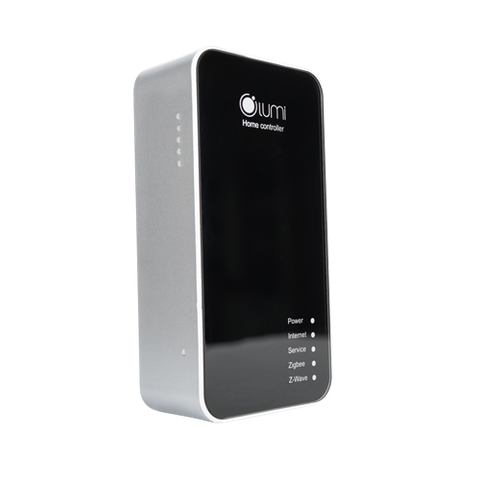

Bộ điều khiển trung tâm HC

• Thiết bị LM-HC là bộ điều khiển trung tâm của hệ thống nhà thông minh Lumi.
• Thiết kế: nhỏ gọn với vỏ nhựa và mặt kính cường lực chống xước.
• Chức năng:
  • Cho thiết bị gia nhập mạng zigbee liên kết các thiết bị trong cùng hệ thống với nhau.
  • Điều khiển các thiết bị bằng ứng dụng Lumi Life.
  • Thực hiện xử lý các cài đặt tự động: cảnh, rule, hẹn giờ thiết bị, nhóm thiết bị3. Lắp đặt thiết bị

Kích thước bộ điều khiển trung tâm

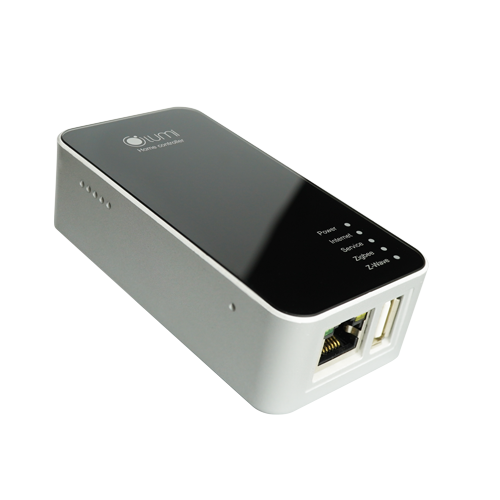

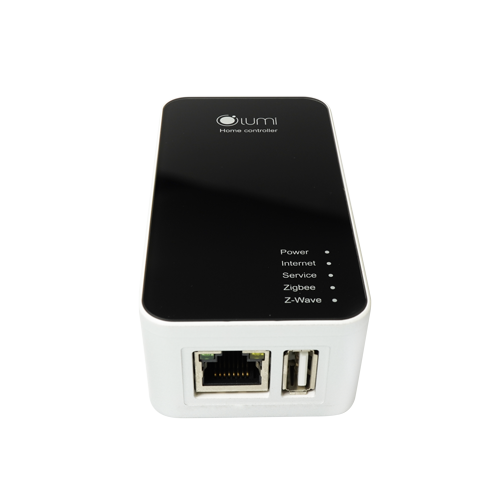

3.1. Đèn chỉ thị của thiết bị

Quy ước: Power (Led 1), Internet (Led 2), Service (Led 3), Zigbee (Led 4), Z-wave (Led 5).

3.2. Cấp nguồn thiết bị

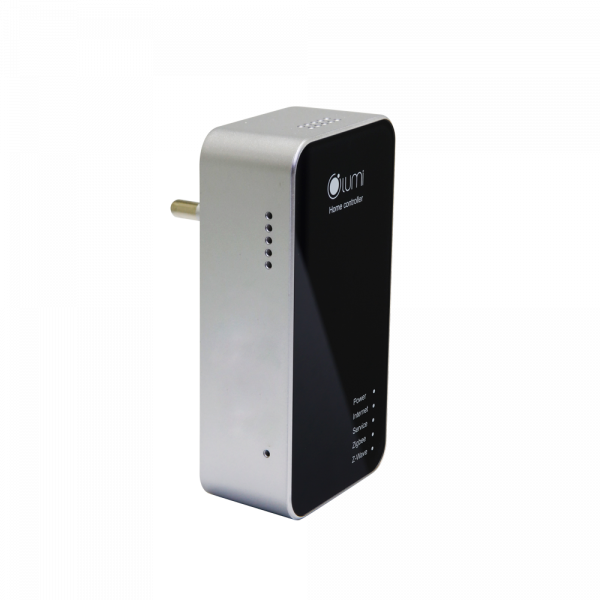

• Bộ điều khiển trung tâm HC của Lumi được thiết kế có chân cắm điện gắn liền. Để cấp nguồn cho thiết bị, người dùng chỉ cần thao tác cắm thiết bị vào ổ điện.
• Sau khi được cấp nguồn, led 1 sáng và luôn sáng trong quá trình hoạt động, led 2, led 3, led 4, led 5 nháy 3 lần liên tiếp. Khi khởi động thành công,5 led đều sáng, người dùng tiến hành cấu hình bộ điều khiển trung tâm.

4. Cấu hình thiết bị

4.1. Cập nhật firmware

Trước khi thực hiện cài đặt hệ thống thiết bị thông minh trong nhà, người dùng cần kiểm tra phiên bản firmware của HC và cập nhật firmware cho HC nếu đang ở phiên bản thấp hơn so với hiện tại.

Bước 1:

• Sau khi cấp nguồn mặc định HC sẽ phát ra wifi HCxxxx (xxxx – là 4 số cuối của MAC HC), với mật khẩu là ABC123456. Người dùng kết nối điện thoại hoặc máy tính với wifi của HC để thực hiện cấu hình.
• Trên trình duyệt web, nhập địa chỉ mặc định 10.10.10.254 để vào phần cấu hình cho bộ điều khiển trung tâm. Mật khẩu mặc định của trang web là ABC123.

Bước 2:

Đăng nhập thành công, người dùng chọn tab Administration, tại phần Software information chọn UPGRADE FIRMWARE, sau đó chọn Chose the file để chọn file firmware của Lumi cung cấp đã lưu trong máy. Cuối cùng chọn UPGRADE & RESTART để thực hiện quá trình cập nhật firmware cho HC.

Cập nhật firmware

Lưu ý: Thời gian quá trình upgrade firmware khoảng 3 phút, trong quá trình này người dùng tuyệt đối không được làm mất nguồn HC và đảm bảo nguồn điện ổn định.

4.2. Kết nối internet

• Thiết bị LM-HC có 2 mode kết nối internet: AP mode (chế độ kết nối dây LAN). Station mode (chế độ kết nối wifi).
• Chế độ AP mode:
  • Mặc định ban đầu HC ở chế độ AP mode, người dùng chỉ cần cấp nguồn và cắm dây LAN kết nối HC với router/modem mạng.
  • Để kiểm tra HC đã nhận mạng hay chưa, người dùng kết nối wifi HC và truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123.
  • Người dùng chọn tab Network, tại phần WAN sẽ hiển thị các thông số cấu hình internet của HC nếu HC đã nhận mạng từ router/modem mạng. Trường hợp HC không hiển thị thông số gì người dùng cần kiểm tra lại đường truyền internet, dây LAN.

HC chưa nhận mạng

Chế độ Station mode:

• • Trường hợp hạ tầng không đáp ứng, không thể kéo dây LAN để cấp mạng cho HC, người dùng có thể cấu hình HC kết nối với wifi của router/modem mạng.
  • Đối với HC có phiên bản firmware từ 5.0.28 trở đi người dùng có thể cài đặt HC kết nối wifi bằng app Lumi Life và không cần truy cập vào web cấu hình HC.
    • Trường hợp 1: HC chưa được thêm vào nhà. Chi tiết xem hướng dẫn cài đặt thêm HC vào nhà khi HC kết nối wifi.
    • Trường hợp 2: HC đã được cài đặt thêm vào nhà và thay đổi kết nối wifi. Chi tiết xem hướng dẫn cài đặt HC kết nối wifi.
  • Sau khi cài đặt HC ở chế độ station mode, HC sẽ không phát wifi.
    Để bật lại chế độ HC phát wifi (AP mode) người dùng thao tác nhấn giữ nút config 1s thả tay ra, HC sẽ khởi động lại và phát wifi.

Bật lại wifi HC

4.3. Chế độ hoạt động

• Bộ điều khiển trung tâm có 2 chế độ hoạt động: Home Controller (HC) và Local Controller (LC).
• Mặc định ban đầu HC sẽ ở chế độ Home Controller, tức là HC chính trong hệ thống.
• Khi nhu cầu muốn mở rộng số lượng thiết bị trong 1 hệ thống, người dùng cần sử dụng nhiều hơn 1 bộ HC. Khi đó trong hệ thống sẽ có 1 bộ HC chính và các bộ HC còn lại là HC phụ hoạt động ở chế độ LC.
• Để chuyển chế độ hoạt động cho bộ điều khiển trung tâm, người dùng kết nối wifi HC và truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123.
• Tab Administration, tại phần Running mode, click vào CONFIGURE và chọn chế độ Home Controller hoặc Local Controller để cấu hình thiết bị thành HC hoặc LC tùy vào nhu cầu sử dụng. Sau đó chọn CONFIGURE & RESTART, HC sẽ khởi động lại và lưu chế độ cài đặt.

5. Reset thiết bị

Người dùng có thể reset bộ điều khiển trung tâm HC về mặc định theo 2 cách.

Thao tác trên thiết bị:

Reset HC trên thiết bị

• Nhấn giữ nút config nằm cạnh khe thẻ nhớ trên HC trong khoảng 5s, quan sát led chỉ thị sáng đến led 4 thì thả tay ra.
• Sau đó, led 2, 3, 4, 5 nháy 3 lần, HC khởi động lại. Sau khi khởi động lại thành công, HC sáng 5 led và phát wifi.

Thao tác trên web cấu hình

Người dùng kết nối wifi HC, truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123, chọn tab Administration, tại phần Factory reset chọn RESET.

Reset HC

6. Bộ sản phẩm đóng gói

Hộp đóng gói sản phẩm bao gồm: 1 bộ HC, 1 bộ hướng dẫn sử dụng, 1 dây cáp mạng dài 1m.

Thông số kỹ thuật
